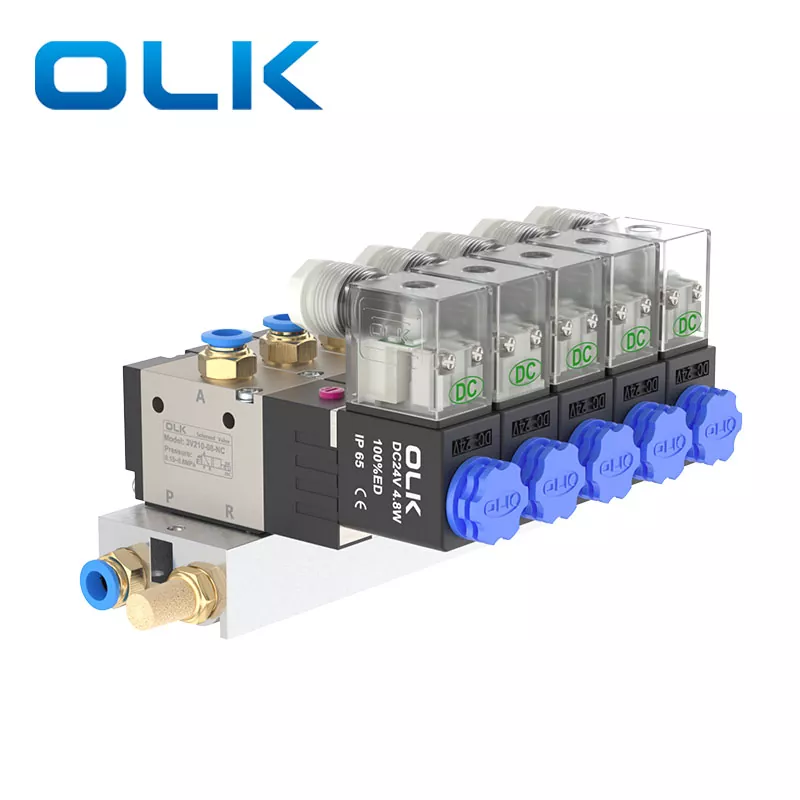

Группа электромагнитных клапанов 3В

Глушитель

затыкать

ПЛ8-02

ПК8-02

Автобусная доска

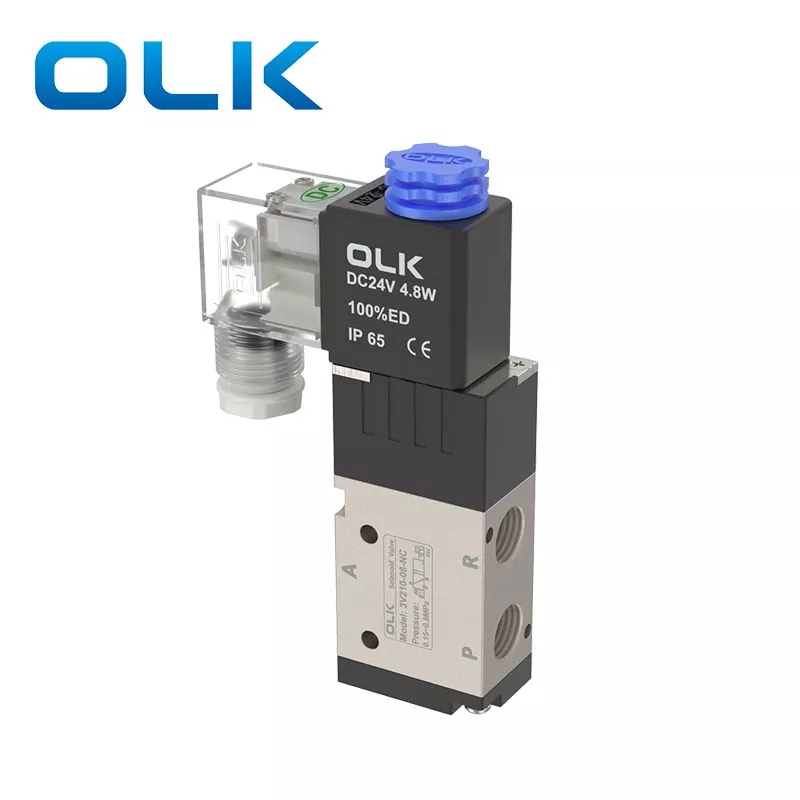

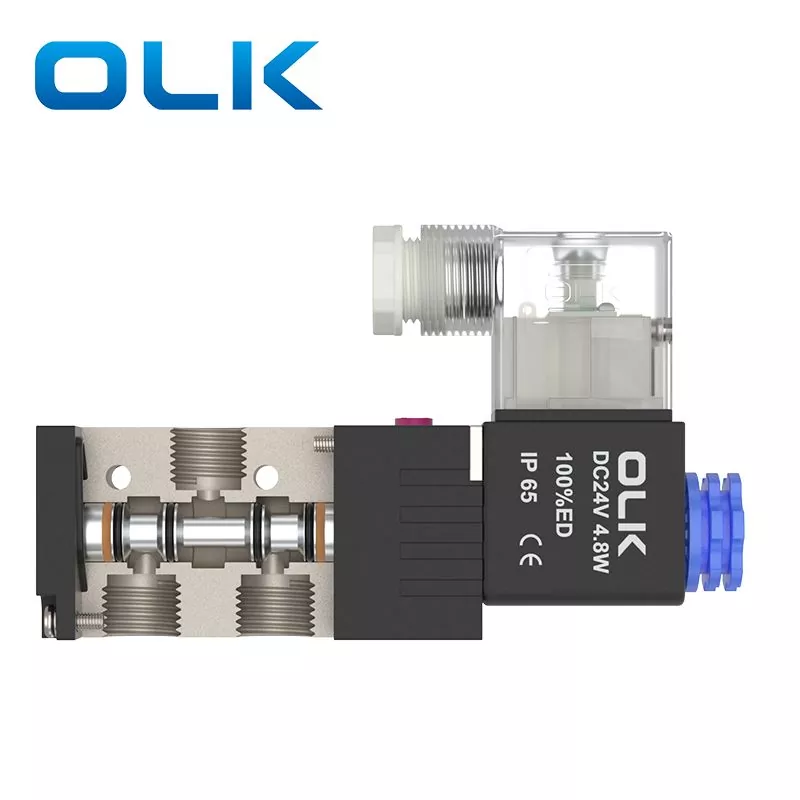

Электромагнитный клапан 3 В

3В110-2Ф

3В210-2Ф

3В310-2Ф

1

2

1

2

2

2

3В110-3Ф

3В210-3Ф

3В310-3Ф

1

2

1

3

3

3

3В110-4Ф

3В210-4Ф

3В310-4Ф

1

2

1

4

4

4

3В110-5Ф

3В210-5Ф

3В310-5Ф

1

2

1

5

5

5

3В110-6Ф

3В210-6Ф

3В310-6Ф

1

2

1

6

6

6

3В110-7Ф

3В210-7Ф

3В310-7Ф

1

2

1

7

7

7

3В110-8Ф

3В210-8Ф

3В310-8Ф

1

2

1

8

8

8

3В110-9Ф

3В210-9Ф

3В310-9Ф

1

2

1

9

9

9

3В110-10Ф

3В210-10Ф

3В310-10Ф

1

2

1

10

10

10

рабочая среда

Воздух (фильтруется через фильтр более 40 мкм)

Действие

Тип пилота

количество позиций

Двухпозиционное трехходовое

смазочный

ненужный

Диапазон рабочего давления МПа (фунты на квадратный дюйм)

0,15~0,8(21~114)

Гарантированная устойчивость к давлению

1,5 МПа (215 фунтов на квадратный дюйм)

Материал корпуса

алюминиевый сплав

Стандартное напряжение

220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 24 В постоянного тока, 12 В постоянного тока

Использовать диапазон напряжения

Переменный ток: ± 15 % Постоянный ток: ± 10 %

уровень защиты

IP65 (ДИН40050)

класс термостойкости

Класс Б

Тип подключения

Тип розетки DIN, тип розетки

Время возбуждения

0,05 секунды или меньше

модель

Диаметр порта

Рабочая температура °С

МАКС. рабочая частота

Площадь поперечного сечения потока, мм² (значение CV)

энергопотребление

3В110-М5

М5

-20~70

5 раз/секунду

5,5(0,31)

переменный ток: 3 ВА постоянный ток: 3 Вт

3В120-М5

М5

-20~70

5 раз/секунду

5,5(0,31)

переменный ток: 3 ВА постоянный ток: 3 Вт

3В110-06

G1/8

-20~70

5 раз/секунду

12,0(0,67)

переменный ток: 3 ВА постоянный ток: 3 Вт

3В120-06

G1/8

-20~70

5 раз/секунду

12,0(0,67)

переменный ток: 3 ВА постоянный ток: 3 Вт

3В210-06

Впуск = выпуск = G1/8

-20~70

5 раз/секунду

14,0(0,78)

Переменный ток: 6 ВА Постоянный ток: 4,8 Вт

3В220-06

Впуск = выпуск = G1/8

-20~70

5 раз/секунду

14,0(0,78)

Переменный ток: 6 ВА Постоянный ток: 4,8 Вт

3В210-08

Впуск = выпуск = G1/4

-20~70

5 раз/секунду

16,0(0,89)

Переменный ток: 6 ВА Постоянный ток: 4,8 Вт

3В220-08

Впуск = выпуск = G1/4

-20~70

5 раз/секунду

16,0(0,89)

Переменный ток: 6 ВА Постоянный ток: 4,8 Вт

3В310-08

Впуск = выпуск = G1/4

-20~70

5 раз/секунду

25,0(1,39)

Переменный ток: 6 ВА Постоянный ток: 4,8 Вт

3В320-08

Впуск = выпуск = G1/4

-20~70

5 раз/секунду

25,0(1,39)

Переменный ток: 6 ВА Постоянный ток: 4,8 Вт

3В310-10

Впуск = выпуск = G3/8

-20~70

5 раз/секунду

30,0(1,67)

Переменный ток: 6 ВА Постоянный ток: 4,8 Вт

3В320-10

Впуск = выпуск = G3/8

-20~70

5 раз/секунду

30,0(1,67)

Переменный ток: 6 ВА Постоянный ток: 4,8 Вт

3В410-15

Впуск = выпуск = G1/2

-5~60

3 раза в секунду

50,0(2,79)

Переменный ток: 6 ВА Постоянный ток: 4,8 Вт

3В420-15

Впуск = выпуск = G1/2

-5~60

3 раза в секунду

50,0(2,79)

Переменный ток: 6 ВА Постоянный ток: 4,8 Вт
